HOW to USE SANWA PRODUCT on "TAMIYA DANCING RIDER" Part 1

Tamiya released T3-01 Chassis (DANCING RIDER) in late 2017.

We introduce how to use SANWA products on TAMIYA DANCING RIDER.



sanwa with DANCING RIDER

※Click Picture to see larger vision


We used our products in the below.


Transmitter: MX-V



Receiver: RX-371W (RX-37W is also okay


Servo: SRM-102Z



Speed Controller BL-sport



How to SET the products on TAMIYA DANCING RIDER


We follow DANCING RIDER Manual to set up user manual.

Please also follow DANCING RIDER Manual when you try to set our products.

Manual 1.jpg


After starting to create DANCING RIDER, SERVO Setting will be on Page 8.

Manual 2.jpg



When installed "SANWA SRM-102Z," it needs to check some points in the below.


サーボマウント中心

Click Picture to see larger vision

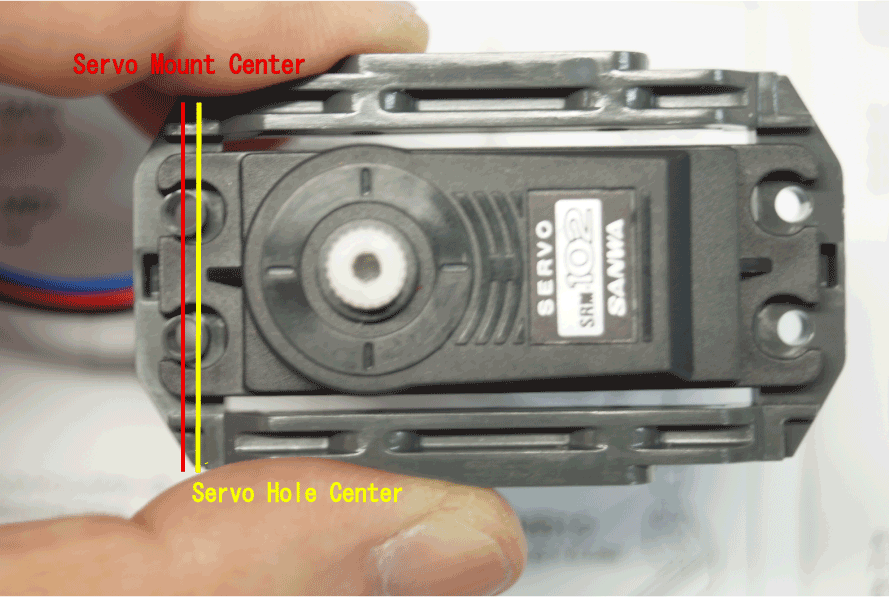

SRM-102Z upper case is little bit smaller than servo mount.

It cannot set on center of servo holes. Please mounting servo like above picture.

SRM-102Z Servo set slight right side.


サーボマウント取付

Click Picture to see larger vision

When screw up the servo, holding washer as above picture.


Dancing Rider (5).JPG
Click Picture to see larger vision

Click Picture to see larger vision

Finish to install the servo


Click Picture to see larger vision


How to set up servo horn (Manual on Page 10)


Turn on transmitter and receiver. Then, checking servo neutral.



Point 1: Transmitter trim set center.

(Default setting is center)

Point 2: Transmitter Sub-trim set to 0%.

(Default Setting is 0%)



Noted) Please check transmitter setting carefully. Sometimes, unaware to change transmitter setting when checking transmitter function.





After checking servo neutral position, put on servo horn.


Click Picture to see larger vision


Click Picture to see larger vision

Please use servo horn (Q3/SANWA). User Manual also describe on Page 10.



Click Picture to see larger vision

Choose tapping screw (3 x 8 mm) for the servo as above picture.



Click Picture to see larger vision

Please set servo horn vertically as above picture.


Setting up Speed Controller and Receiver

Dancing Rider (6).JPG

Click Picture to see larger vision

Tape receiver and speed controller by double-side tape



Click Picture to see larger vision

Double-side tape position on receiver


Speed controller is placed to chassis. And receiver is placed.


Click Picture to see larger vision


Picture after place speed controller





Receiver is placed.


Click Picture to see larger vision

Placed receiver (on right side)





Notification when placed receiver



Hold double-side tap three times not to contact with receiver and connector.





How to wire switch and ESC code


Click Picture to see larger vision

Wire switch code by double side tape.





Tie up code put on the Speed Controller as below picture


Tape switch to speed controller.


Click Picture to see larger vision


Click Picture to see larger vision


And tie up servo and remained speed controller codes


Click Picture to see larger vision


Points to notice

   Please, use servo for steering in CH 1.

   Please, use Speed controller in CH 2.







Finish to put servo and speed controller on DANCING RIDER


Click Picture to see larger vision


Picture on the right side


Click Picture to see larger vision



Click Picture to see larger vision



ENJOY DRIVING!!!!
